Neuwicklung des HOUCHIN AEROSPACE 140 kW 400 Hz Flugzeuggenerators

Einführung

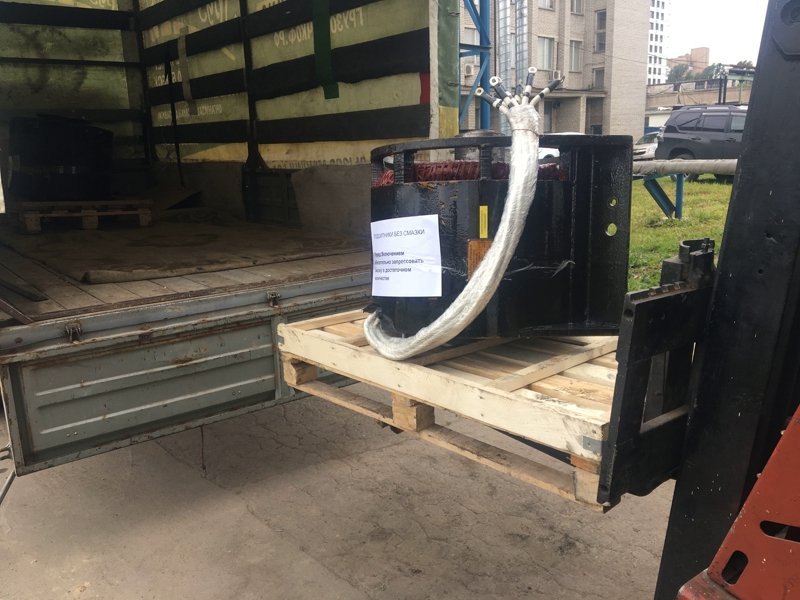

Ein HOUCHIN AEROSPACE Generator mit einer Leistung von 140 kW und einer Frequenz von 400 Hz wurde nach einem missglückten Reparaturversuch durch eine externe Firma in unsere Werkstatt gebracht. Bereits auf den ersten Blick fielen uns die provisorischen Anschlussenden auf, die auf eine unsachgemäße Reparatur hindeuteten.

Probleme

Bei der durchgeführten Diagnose wurden folgende Probleme festgestellt:

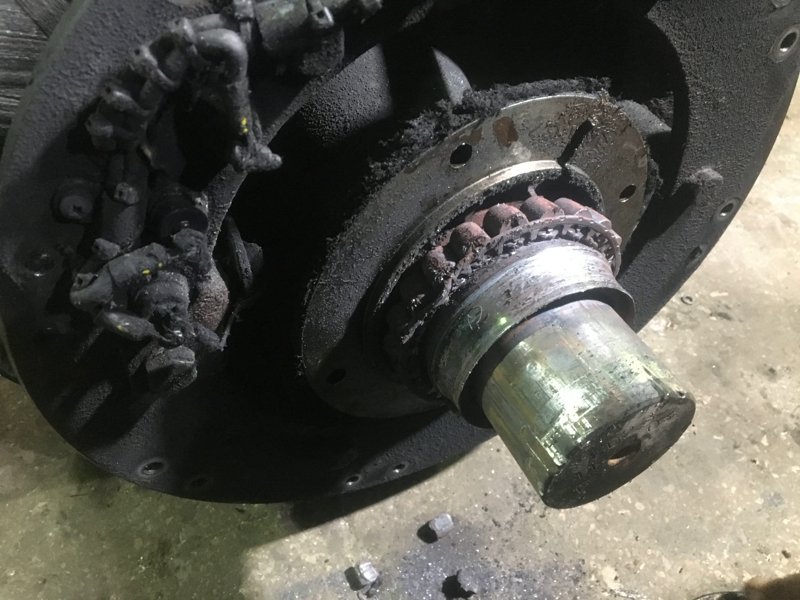

• Der Lagerbock war beschädigt und die Lagerpassung war ausgeschlagen.

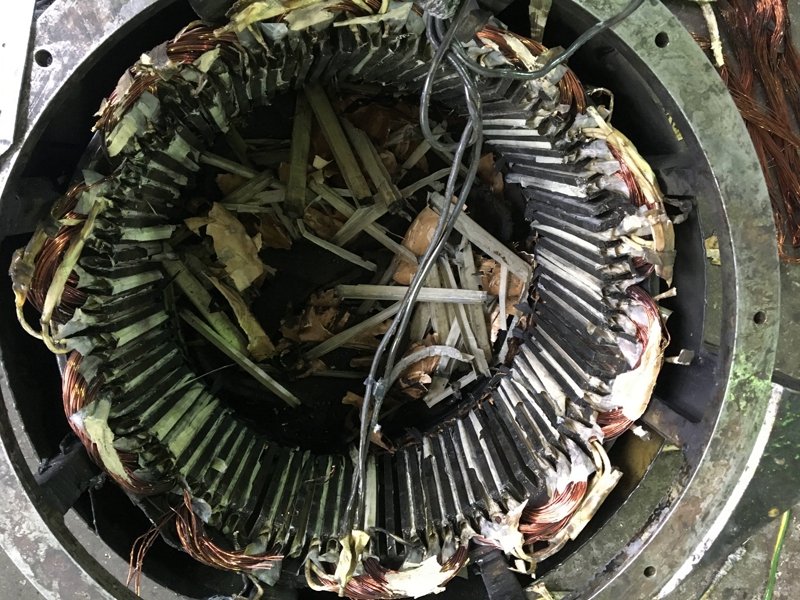

• Kurzschluss in den Statorwicklungen.
• Mehrere Dioden waren defekt.

Durchgeführte Arbeiten

1. Komplette Demontage und Diagnose:

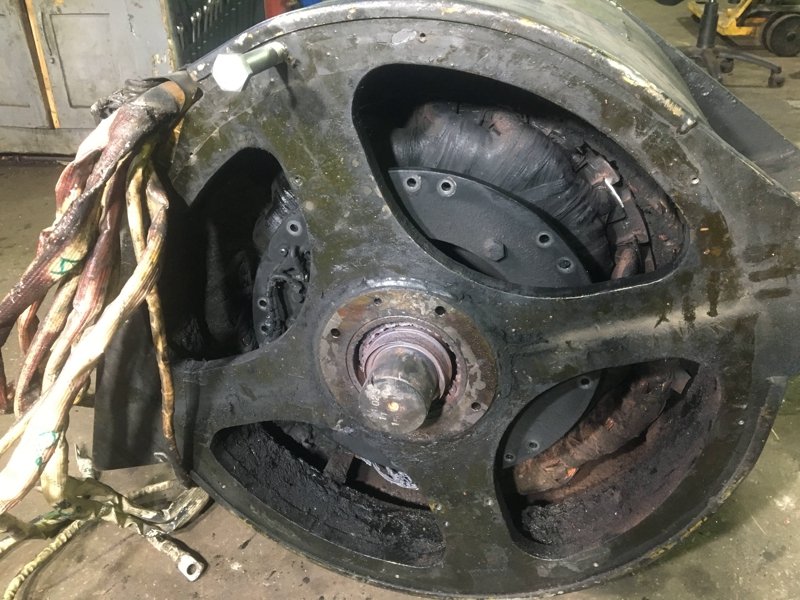

   • Der Generator wurde vollständig demontiert, um eine gründliche Diagnose aller Mängel durchzuführen.
   • Es wurden alle genannten Probleme bestätigt: beschädigter Lagerbock, Kurzschluss in den Wicklungen und defekte Dioden.

2. Austausch der Diodenbrücke:

   • Die defekten Dioden wurden ersetzt, und eine neue Diodenbrücke wurde installiert, um die korrekte Funktion des Generators wiederherzustellen.

3. Neuwicklung und Imprägnierung des Stators:

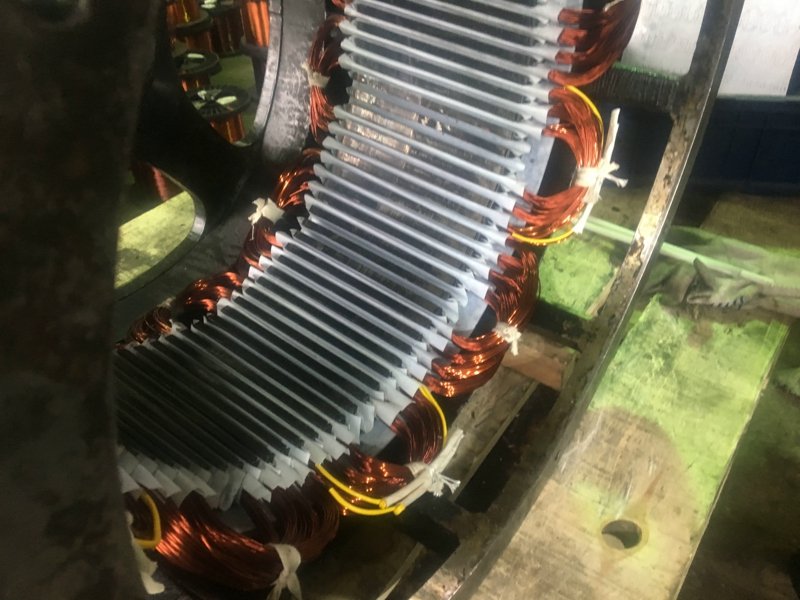

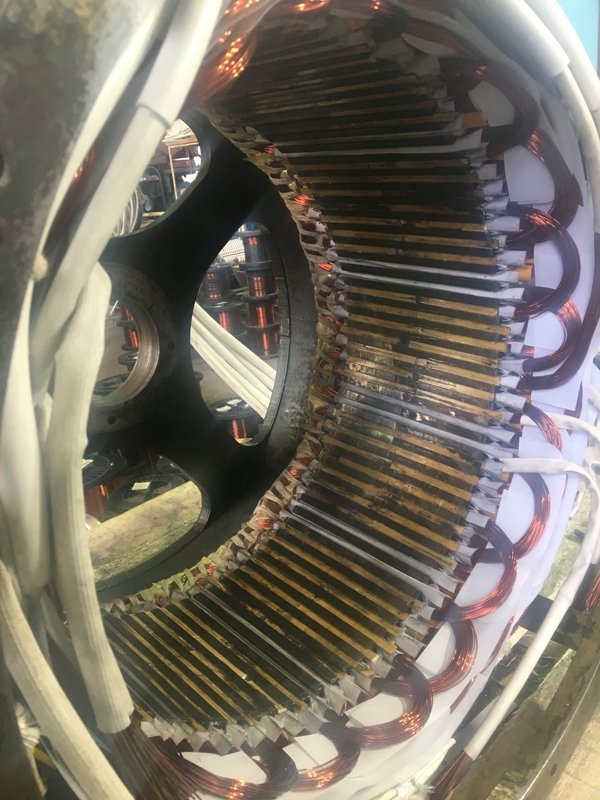

   • Die Statorwicklungen wurden vollständig mit hochwertigen Materialien neu gewickelt.

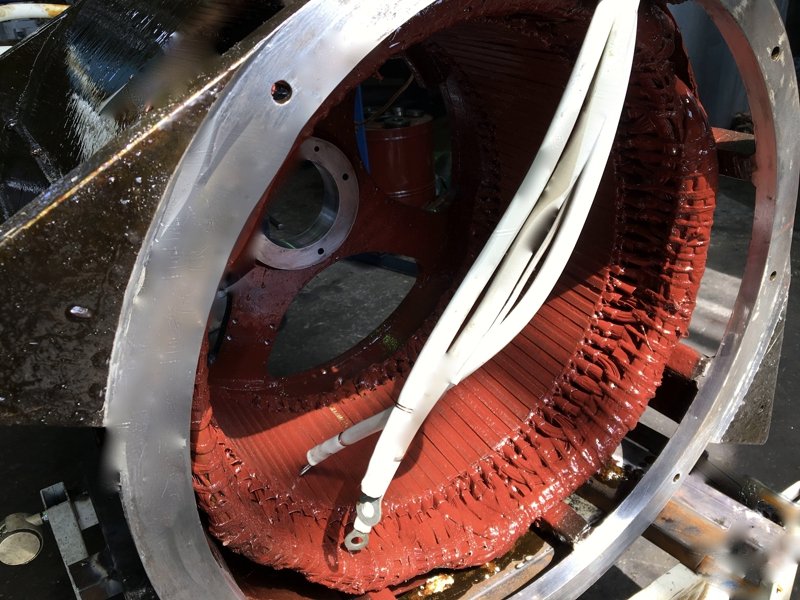

   • Nach der Neuwicklung wurde der Stator imprägniert, um die Isolierung und Langlebigkeit zu verbessern.

4. Wiederherstellung der Lagerpassung und Austausch des Lagers:

   • Die beschädigte Lagerpassung wurde auf die ursprünglichen Maße und Spezifikationen wiederhergestellt.
   • Ein neues Lager wurde gemäß den Herstellervorgaben eingebaut.

5. Komplette Montage und Elektrische Tests:

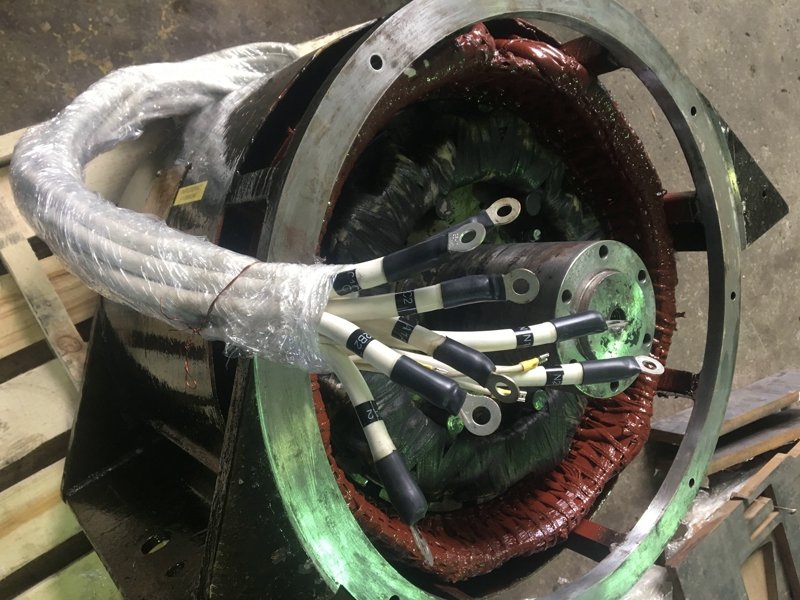

   • Der Generator wurde vollständig montiert und getestet.
   • Es wurden elektrische Tests durchgeführt, einschließlich Kurzschlusstests, Lasttests und Überprüfung der gesamten Funktionsfähigkeit des Geräts.

Ergebnis

Nach Abschluss aller Reparaturarbeiten und elektrischen Tests wurde der HOUCHIN AEROSPACE 140 kW 400 Hz Generator erfolgreich wiederhergestellt und ist betriebsbereit. Der Generator zeigte einen stabilen und zuverlässigen Betrieb, was die Qualität der durchgeführten Reparaturen bestätigte.

Fazit

Die Neuwicklung des HOUCHIN AEROSPACE 140 kW 400 Hz Flugzeuggenerators umfasste die komplette Demontage, Diagnose, den Austausch der Diodenbrücke, die Neuwicklung und Imprägnierung des Stators, die Wiederherstellung der Lagerpassung und den Austausch des Lagers. Durch die qualitativ hochwertige Ausführung aller Arbeitsschritte wurde der Generator in einen optimalen Zustand versetzt, was eine zuverlässige und langlebige Nutzung gewährleistet.
